PTI-816s 电路板测试迷你机箱

全国服务热线:0512-62650893

在线咨询

PTI-816S在线测试仪

产品特点介绍:

    §USB+FT232H+FBGA通讯模块,高速传输数据,信号处理;

    §支持多连板预扫条码,存测试数据,上传网络系统;

    §测试软件可根据客户要求定制功能,远程协助升级;

    §待测品测试效率比原PTI816提高20%以上;

    §更先进的HP TESTJET,可测试IC和微小连接器;

    §快速高压侦测放电警示功能,保证机器安全及测试稳定;

    §支持快速生成多连板,且支持多达8种组合连板方向顺序;

    §支持待测品可测率自动分析统计且可导出Excel报表;

    §支持XP以上操作系统及多种语言,测试界面自动识别显示器分辨率;

    §安全性设计:配备光电感应装置,压台软控,急停按钮等多重安全设计,保障操作人员安全;



软件特点:

1.友好的操作界面,操作方便,兼容性高

    A.支持winxp,win7,win8,win10系统,

    B.分页式设计,快速切换及点选操作

    C.支持多语言,自动识别系统语言及屏幕分辨率

    D.多用户权限管理,满足不同管理要求

    E.支持条码扫描,并支持条码预扫

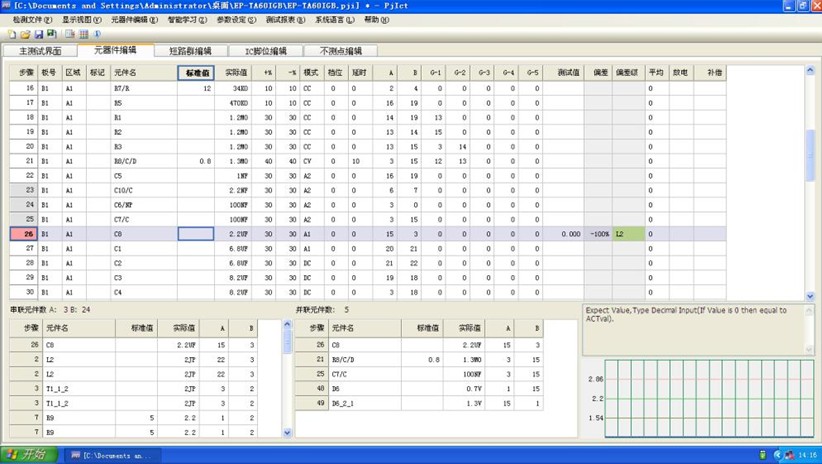

2.功能强大,编辑简单的程序编辑界面

    A.强大的自动学习功能,支持开短路,IC学习

    B.完善的自动测试功能,95%以上自动调完成

    C.即时显示元件串并联,方便调试

    D.测试值曲线显示,保证调试的稳定性

    E.支持调试即时说明及帮助




3.软件自动生成产品的可测率报告,可直接导出EXECL(如下图)





4.灵活多变的多连板生成方式(如下图)

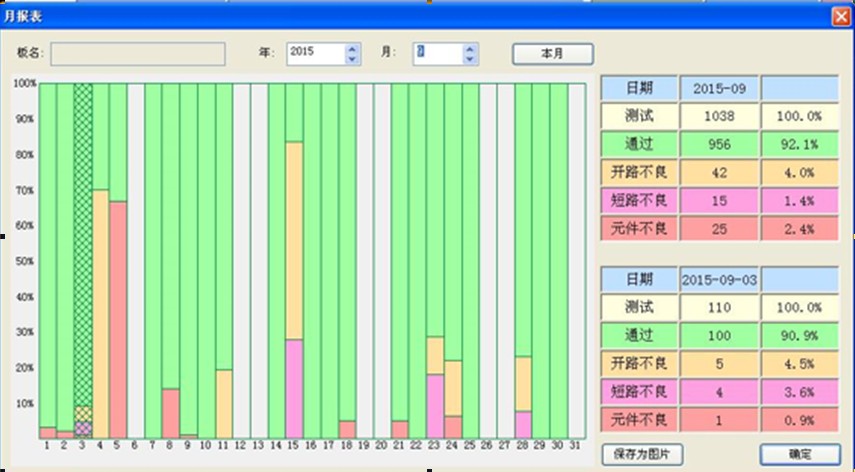

5.丰富的报表功能,支持工厂管理系统,提高产品品质及追溯(如下图)

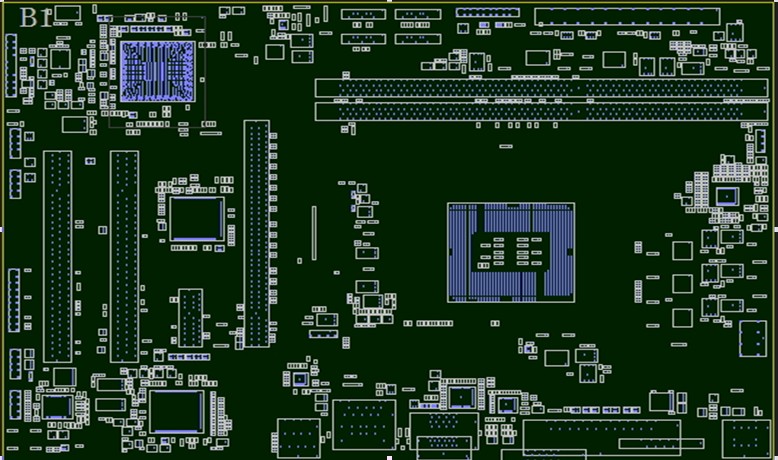

6.板图显示功能,可以方便查看元件不良,针点位置,方便维修(如下图)




硬件特点:

    1.USB+FPGA+CPLD结构,高速控制及信号处理

    2.成熟的硬件设计,强大的设计团队

    3.高品质原材料,保证稳定性及耐用度

    4.高压侦测及放电功能,保证机器安全及稳定性

    5.多重安全保护,光电保护,急停开关,保证操作者安全

    6.高度集成化,减少机器故障产生因素




先进技术:

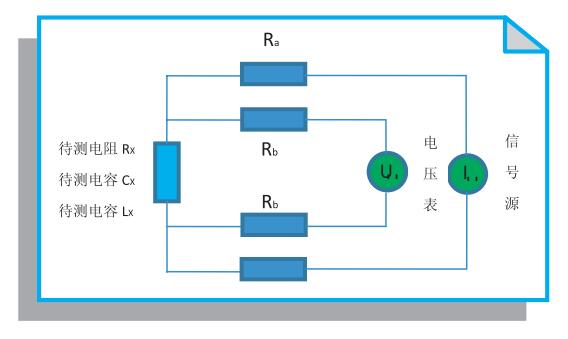

1.四线测试技术

    多种方式的四线式测试方式,对小电阻,小电容,电感测试有更高的精度(如下图)




2.高压侦测,储能元件放电技术

高压侦测,主要是侦测储能元件的电压,防止在静态测试,打坏测试电路,储能元件放电技术主要目的大电压与大电流的得到释放,测量的安全性,稳定性,准确性(如下图)




3.TESTJET空焊测试技术

    PTI-816S在线测试仪有更丰富的信号源及更灵敏的感应度,可以测试更小的BGA的IC和更小的贴片连接器的开路(如下图)

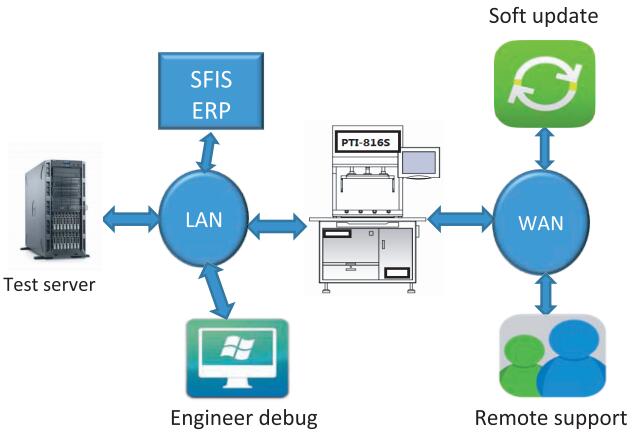

4.信息数据入库与现场监控系统支持

    PTI-816S在线测试仪的测试数据保存到客户的数据库中,使得产品质量具有可追溯性,保证品质,我们厂家可以远程监控,查阅机器测试参数,对现场进行远程协助故障判断,提高生产效率。(如下图)





系统规格

    ………………………………………………………………………………………………………………………

    测试点数:                      标准配备:256点,

                                    大型主机:可以扩充到2048点

    ………………………………………………………………………………………………………………………

    使用系统:                      XP /WIN7 /WIN8 /WIN10

    ………………………………………………………………………………………………………………………

    电源规格:                     AC100V-120V ,200V-240V / 50HZ-60HZ/ 350W (单相)

    ………………………………………………………………………………………………………………………

    测试方式:                     手动压床式,手动治具式,全自动式,

    ………………………………………………………………………………………………………………………

    测试项目:                     *大测试步骤:100000setps

    ………………………………………………………………………………………………………………………

    测试时间:                        开/短路测试:每1000点≤1s

    元件测试:                     每一元件约0.5ms~30ms

    ……………………………………………………………………………………………………………………

    测试范围:

电阻:直流定电流(CC)   ( 0.01Ω至40MΩ)        电感:交流定电压(A)   (10uH-60mH)

          直流定电压(CV)   ( 0.01Ω至40MΩ)        相位测量(Phase)(10uH-60mH)

          相位测量(Phase)   ( 0.01Ω至40MΩ)      晶体管测试:0.1至±10V

    电容:交流定电压(A)                                       电压测试:0—±100v

          直流定电压(DC)   (10PF至60mF)           电流测试:1uA—1A

          相位测量(Phase)

    ………………………………………………………………………………………………………………………

    可测电路板尺寸: SizeA:380mm(W)×310mm(D)×1000mm(H)

                         SizeB:450mm(W)×330mm(D)××1000mm(H)

                         SizeC:480mm(W)×330mm(D)××1000mm(H)

    选配:可根据客户需求定制

    ………………………………………………………………………………………………………………………

    主控计算机:     Intel i3以上系列CPU,500G硬盘.1G内存

    选配:可根据客户需求定制配置品牌机,兼容工控机,笔记本等

    ………………………………………………………………………………………………………………………

    打印机参数:    标准配置76mm针式打印机,兼容并口和USB接口打印机

    ………………………………………………………………………………………………………………………

    气动装置:       气动内径100mm,行程160(200),*大下压力:470kg/6Bar

                     气动内径125mm,行程160(200),*大下压力:735kg/6Bar

    选配:可根据客户需求定制

    ...........................................................................................

    工作气压:       4-6kg/cm2,耗气量:4Liter/Cycle

    ………………………………………………………………………………………………………………………

    使用环境:       温度:0℃到40℃,湿度20%-80%。

    ………………………………………………………………………………………………………………………

    选配测试功能:  打印机,TEST JET模块,良品自动盖章模块等

PTI-816S在线测试仪测试参数及规格变动以派捷公司为准,
